TFT LCD正在成為工業、醫療、POS 和消費應用中各種產品中中小型顯示器的標準。與被動尋址的單色 LCD相比，TFT 顯示器具有更高的對比度、更寬的視角、更快的響應時間和全彩色。而且，TFT LCD 現在的成本與類似尺寸的無源 LCD 顯示器相當。

典型的TFT LCD模組產品由TFT LCD面板、一個或多個COG（chip-on-glass）驅動IC、背光單元和接口FPC組成。目前，多種 TFT 顯示接口技術并存。選擇正確的技術取決于特定的最終產品問題。大多數情況下，顯示面板輸入將決定選擇，因為 TFT 面板設計為 COG 焊盤，與非常有限數量的驅動器 IC 兼容。本文討論了 TFT LCD 模塊與嵌入式應用中的典型 CPU 之間的接口。

TFT接口應用

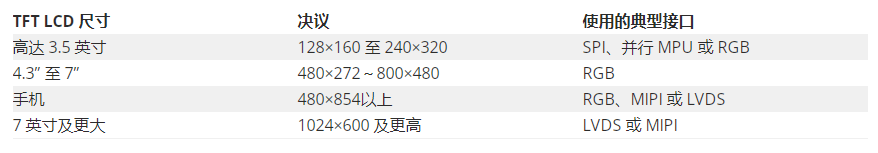

典型的 TFT 接口由特定的 TFT 面板尺寸和分辨率決定，如下表所示。HDMI和eDP需要接口轉換板，一般不用于中小尺寸TFT LCD。

SPI接口

只需要三個 SPI 信號、一個 CS 和一個復位信號。缺點是無法從顯示器讀取，只能寫入。此外，幀率低，不適合顯示視頻或高分辨率圖像。

MCU并行接口

LCD 控制器信號有兩種類型：數據信號和控制信號。數據信號連接到 LCD 數據總線并取決于 LCD 顏色深度（8 位、9 位、16 位、18 位）。控制信號用于定義操作類型（讀或寫），以及操作涉及尋址 LCD 寄存器還是顯示 RAM。

RGB接口

RGB 接口是一種特殊的并行接口。此接口適用于沒有幀緩沖區的顯示器。MCU 負責更新顯示，通過提供 RGB 子像素數據（16 位、18 位、24 位）和時序信號（HSYNC、VSYNC、DE、CLK）。

LVDS接口

LVDS 接口對 TFT 顯示器有幾個好處。它不太容易受到 EMI 和串擾問題的影響，允許將傳輸設備放置在遠離顯示器的位置。此外，LVDS 通常消耗更少的功率，引腳數更少，對信號完整性的擔憂也少得多。

MIPI-DSI接口

智能手機和平板電腦上常用的高速串行接口。通過標準化該接口，可以開發出比當前設備提供更高性能、更低功率、更少電磁干擾和更少引腳的組件，同時保持來自多個供應商的產品的兼容性。

現代 TFT 驅動器 IC 是高度集成的芯片，將源極驅動器、柵極驅動器和時序控制器 (TCON) 以及其他功能電路（如存儲器、電源電路和圖像處理器）整合到一個 IC 裸片中。某些驅動器 IC 支持多個接口，這些接口可以在模塊 FPC 上或通過初始化代碼固件進行選擇。
